Custom Epoxidharz-Glasfaser-Dämmplatte
Heim / Produkt / Prepreg / Epoxidharz-Glasfaser-Dämmplatte
  • Epoxidharz-Glasfaser-Dämmplatte
  • Epoxidharz-Glasfaser-Dämmplatte
  • Epoxidharz-Glasfaser-Dämmplatte
  • Epoxidharz-Glasfaser-Dämmplatte

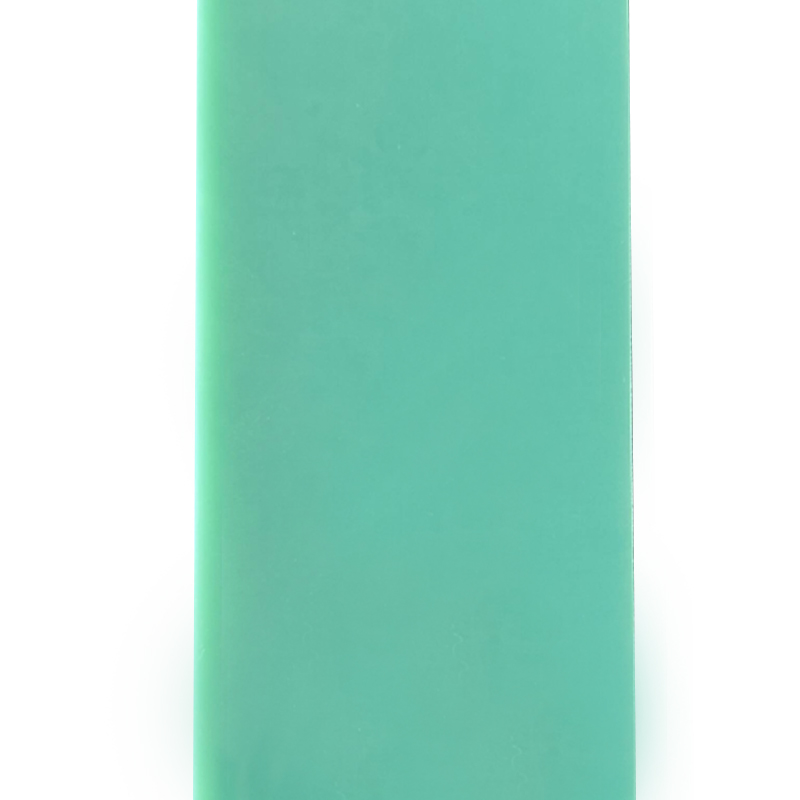

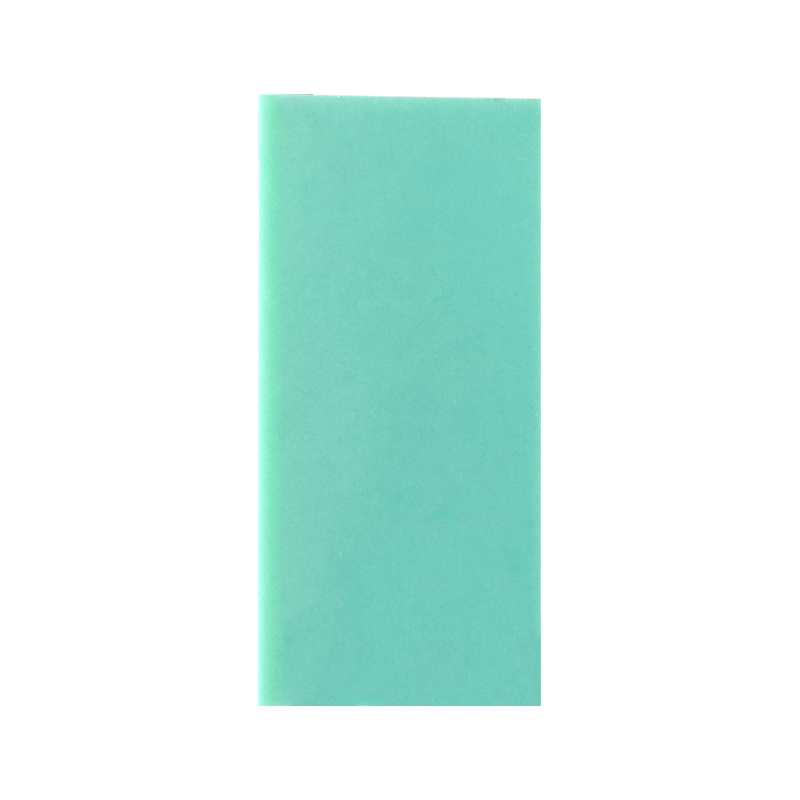

Epoxidharz-Glasfaser-Dämmplatte

Kontaktieren Sie uns
PREV：No previous productNEXT：No next product
Parameter
FR-4 / G11-SERIE
Epoxidharz-Glasfaser-Dämmplatte
Durchgehende E-Glas-Gewebeschichten, imprägniert mit bromiertem Epoxidharz, formgepresst bei 160 °C und 14 MPa. Spannungsfestigkeit 20–28 kV/mm (ASTM D149), Wasseraufnahme ≤0,15 % nach 24 Stunden Eintauchen. Betriebstemperaturklasse F (155 °C) mit Entflammbarkeitsklasse UL 94 V-0. Dickenbereich 0,3 mm bis 50 mm, erhältlich in Naturgrün, Weiß, Gelb und Schwarz für elektrische Isolierung und strukturelle Montage.
Wärmeklasse F (155°C)
UL-Entflammbarkeit 94 V-0
Dielektrikum 20–28 kV/mm
▸ Technische Vorteile
  • Lichtbogenfestigkeit: 180 Sekunden ohne Nachführung (ASTM D495), spezifiziert für Hochspannungsschaltanlagen und Schütze.
  • Niedriger Verlustfaktor: Tan δ 0,015–0,02 bei 1 MHz, erhält die Signalintegrität in Hochfrequenz-PCB-Anwendungen aufrecht.
  • Bearbeitungsstabilität: Gratfreies Bohren mit Hartmetallwerkzeugen; Delamination kontrolliert bei Lochdurchmessern ≥0,8 mm.
  • Feuchtigkeitsbeständigkeit: Beibehaltung des Isolationswiderstands >95 % nach 96 Stunden bei 95 % relativer Luftfeuchtigkeit.
▸ Mechanische und elektrische Daten
Biegefestigkeit (längs) 350 – 450 MPa
Zugfestigkeit 280 – 340 MPa
Druckfestigkeit 350 – 420 MPa
Volumenwiderstand 10⁷ – 10⁸ MΩ·cm
CTI (vergleichendes Tracking) 175 – 200 V (SPS 3)
⎯
Maßtoleranzen
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Länge/Breite ≤1000 mm ±2,0 mm
⎯
Thermisch und chemisch
  • Dauerbetrieb: 130°C – 155°C
  • Wärmeleitfähigkeit: 0,25–0,35 W/(m·K)
  • Chemische Beständigkeit: Aceton, Ethanol, Mineralöle
  • Vermeiden: konzentrierte Schwefelsäure
⎯
Verarbeitungsparameter
  • Scherung ≤3 mm Dicke
  • Bohrvorschub: 0,05–0,10 mm/U
  • Spindelgeschwindigkeit: 20.000–40.000 U/min
  • Vorwärmen auf 80°C für Stanzungen >2 mm
◆ Anwendungsgebiete (zertifiziert nach IEC 60893, NEMA LI-1)
Schaltschranken Sammelschienenträger PCB-Testvorrichtungen Abstandshalter für Transformatoren Motorschlitzkeile Lichtbogenkammerplatten Isolierscheiben
RoHS-konform · REACH SVHC-frei · Halogenfreie Ausführung verfügbar (IEC 61249-2-21)
Lagerung und Handhabung
▸ Flach auf Paletten mit Kantenauflage aufstellen. Maximale Stapelhöhe 800 mm, um Verzug zu vermeiden.
▸ Luftfeuchtigkeitsbereich: 40 % – 70 % relative Luftfeuchtigkeit. Eine längere Exposition über 80 % relative Luftfeuchtigkeit kann die Wasseraufnahme auf über 0,3 % erhöhen.
▸ Vermeiden Sie bei längerer Lagerung den direkten Kontakt mit Kupfer- oder blanken Stahloberflächen (Oxidationsgefahr).
Häufige Fragen und Hinweise
Maximale Betriebsspannung? 2,5 kV pro mm Dicke für Wechselstrom (60 % Leistungsminderung für Gleichstrom).
Postforming-Fähigkeit? Kein Thermoformen nach dem Aushärten; Nur vorimprägnierte Platten.
Ausgasen im Vakuum? TML 0,45 %, CVCM 0,08 % – geeignet für Vakuumkammern.
Verzugskontrolle? Durch 2-stündiges Glühen bei 120 °C wird die Restspannung nach der Bearbeitung reduziert.
ⓘ Zertifizierungsoptionen: MIL-I-24768, GB/T 1303.1, UL-anerkannt (E-Nummer verfügbar). Chargenrückverfolgbarkeit inklusive. Mechanische Werte basierend auf 1,6 mm Dicke, Längsrichtung.
